超精密手動式インデックステーブル

ファインデックス

FDX-150M/100M

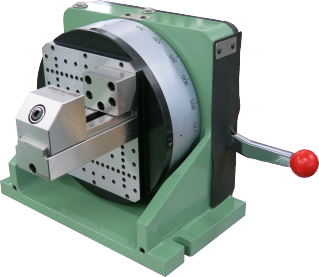

*上記画像はオプション(精密バイス)を含む。

ファインデックスの特長

ファインデックスは平面研削盤の機上で使用できる超精密角度割出装置です。長島精工オリジナルのメカ機構を採用し、汎用小型インデックステーブルでは類を見ない割出精度を実現しました。また、湿式加工にも対応可能です。

±0.0015/100(mm)とは、インデックステーブルを旋回した後の割出精度が測定長さ100mmに対して±0.0015mm以内である事を意味します。(0°に対する90°位置の割出精度)

Finedex

簡単な操作で高精度な割出が行えます

金型部品などの基準2面等の直角出しに便利‼

findex

①ワークをセット
*写真ワークサイズ110×110×t20(mm)

findex

②レバーを上げる (アンクランプ)

findex

③ワークを回す (角度割出)

findex

④レバーを下げる (クランプ)

上記手順でどなたでも高精度な割出が行えます。

ワーク固定用ツールの紹介

長島精工オリジナル精密バイス:FDX-NV

findex

精密バイス FDX-NV(オプション)

findex

精密バイス装着

findex

精密バイス装着+ワークセット例

長島精工オリジナル精密バイスを装着する事で、非磁性体ワークや小型ワークでも強力かつ高精度にクランプすることが可能です。その他永磁式平型マグネットチャック(オプション)を装着させる事も可能です。

ドレッサーが取り付け可能

ファインデックス本体の上部にドレッサーを取り付ける事が可能です。これによりファインデックスを機上に乗せたまま一般砥石のドレスが容易に行えます。

基本スペック

項目ファインデックス
型式FDX-150MFDX-100M
最小分割角度7.5° (48分割)
割出精度± 0.0015 / 100 mm (0°→90°)
最大ワークサイズ150×150 mm100×100 mm
本体重量約 45 kg約 20 kg
割出方式手動レバー方式
掲載内容は、機械の改良等に伴い予告なく変更することがあります。
