平面研削
前後ピッチ送り又はトラバース送りで平面研削が行えます。前後の反転位置はティーチング操作で簡単に設定可能です。
WAZA840-NC オープンカバー+後部飛散防止カバー
まるで、汎用機のようなNC機「シンプル」を極めたトップモデル
当社最高のハードウェアと最新ソフトウェアを融合したWAZAµは当社平面研削盤ラインアップの中で最上位グレードとなるトップモデルマシンです。
NC機である事を忘れてしまう程の使いやすさを
「シンプル」をコンセプトとしたWAZAµは長時間連続無人加工が行える高機能NC機でありながら、高い汎用性を徹底的に追及しました。マシンを操作されるオペレーターはその使いやすさに、NC機である事を忘れてしまう事でしょう。
極限にシンプル化した操作画面で、日常作業をもっと効率的に
WAZAµの対話式ソフトウェアは、NC機の概念を変える程シンプル化しました。NC機を操作した事がないオペレーターでも安心して、簡単にご使用頂けます。
例えば通常の平面研削加工であれば、加工範囲や条件をたった1ページの画面で設定でき、後は自動加工をスタートするだけです。このようにWAZAµはNC機特有である画面の往復操作を大幅に軽減しています。
高機能NC機でありながら「メカ式ハンドル」を採用

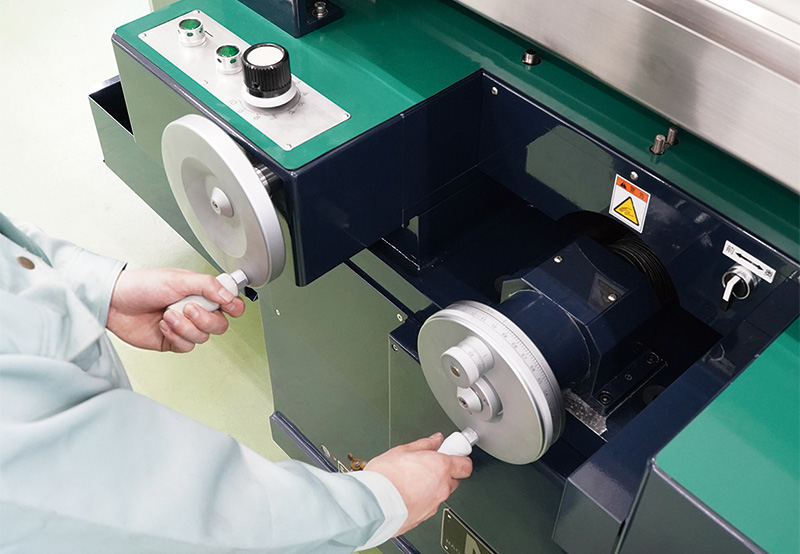

「NC機は使いにくい」というイメージを無くすため、高い汎用性を徹底的に追及しました。汎用機ならではの「機械との一体化」を体現するため、WAZAµは前後軸及び左右軸に完全メカ式ハンドルを採用しました。
瞬時にNC操作と汎用操作の切り替えが行えるため、使い勝手を損なう事無く汎用機としてもご使用頂けます。本来NC機が苦手とする多品種少ロット生産の部品加工でも優れた生産性を発揮します。
｢シンプル｣という進化を遂げた新ソフトウェア
標準研削機能のご紹介
平面研削
前後ピッチ送り又はトラバース送りで平面研削が行えます。前後の反転位置はティーチング操作で簡単に設定可能です。
プログラム研削
複数の平面研削と溝研削を一度に加工することができます。
多溝研削(2種)
2種類のワーク高さ、溝深さ、ピッチが異なる多溝加工を一度に加工することができます。
コンタリング研削
形状プログラムを入力することで任意の形状加工が行えます。一度の加工で最大3種(粗・中・精)の形状プログラムが設定可能。
ドレス装置ラインアップ ※1
自動砥石成形及び追従加工に対応
単石ドレッサー
単石ドレッサーを搭載すると平行ドレス追従加工が行えます。条件設定を行えば、研削量の多いワークや砥石の切れ止みを気にすることなく自動加工が行えます。
※テーブルドレス有仕様時のみ標準搭載。
ロータリードレッサー
ロータリードレッサーを搭載すると砥石を任意の形状に成形及び追従加工が行えます。条件設定を行えば、連続した複数の砥石成形が可能です。またドレッサーの交換サイクルに優位性があります。
※オプション
※1 テーブルドレス有仕様時は、マグネットチャックの横幅が100mm小さくなります。
| 項目 | 単位 | 本体サイズ | |||||
|---|---|---|---|---|---|---|---|
| 415 | 520 | 630 | 640 | 840 | |||
| チャックサイズ(テーブルドレスなし) | mm | 400×150 | 500×200 | 600×300 | 600×400 | 800×400 | |
| チャックサイズ(テーブルドレスあり) | mm | 300×150 | 400×200 | 500×300 | 500×400 | 700×400 | |
| テーブル上面から砥石センターまで | mm | 最大500 | |||||
| 最大移動量(ストローク量) | 上下送り (Y) | mm | 310 | ||||
| 前後送り (Z) | mm | 195 | 245 | 340 | 440 | 440 | |
| 左右送り | mm | 550 | 650 | 850 | 850 | 950 | |
| 送り速度 | 早送り (G00) | mm/min. | 前後送り Max.1200 上下送り Max.600 | ||||
| 研削送り (G01) | mm/min. | 前後送り Max.1200 上下送り Max.600 | |||||
| 左右送り | mm/min. | 0 ∼ 25 | 0 ∼ 20 | ||||
| 位置決め分解能(最小設定量) | 上下送り (Y) | mm | 0.0001 | ||||
| 前後送り (Z) | mm | 0.0001 | |||||
| 砥石の大きさ (外径/内径/幅) | mm | ∅255/∅50.8/25 (OP:∅205/∅31.75/16に変更可) | ∅305/∅76.2/32 (OP:∅255/∅50.8/25に変更可) |
||||
| 砥石軸テーパー (最大径×テーパー度) | ∅33×1/6 (砥石∅205に変更時は∅25×1/4) | ∅45×1/6 (砥石∅255に変更時は∅33×1/6) |
|||||
| 回転数 (インバーター制御) | rpm | 0∼3600 | |||||
| 電動機 (砥石軸モーター) | kW | 2.2 (4P) | 7.5 (4P) | ||||
| 制御 | FANUC | ||||||
| 機械本体重量 | kg | 1600 | 2000 | 3500 | 3800 | 4000 | |
| 全床面積 (幅/奥行) | mm | 2450×2390 | 2600×2450 | 3750×2760 | 3750×2850 | 3850×2850 | |
| 電源容量 | kVA | 14 | 14 | 20 | 20 | 20 | |
| 標準付属品及び機能 ●: 標準装備 ■: オプション ―: 搭載不可 | |||||||
| クーラントカバー | ステンレス製オープンカバー | ステンレス製オープンカバー + 後部飛散防止カバー | |||||
| クーラント装置 | ペーパーフィルター式 / 容量:240ℓ / マグネットセパレーター(OP) | ||||||
| マグネットチャック | 永電磁式平面 | ||||||
| 前後軸及び左右軸用メカハンドル | ● | ||||||
| 上下軸用パルスハンドル | ● | ||||||
| 砥石軸回転用インバータ | ● | ||||||
| スケール及び表示カウンター | 上下軸(Y)及び前後軸(Z) / 0.0001mm読み | ||||||
| 給油方式 | 全自動給油装置 (油不足自動検知機能付) | ||||||
| 単石ドレッサー ※1 | 外周平行ドレス専用 (※1 テーブルドレス有仕様時のみ) | ||||||
| 左右テーブル高速反転機能 | ● | ● | ― | ― | ― | ||
| 標準研削機能 | |||||||
| 平面研削モード (溝内平面含む) | ● | ||||||
| 多溝研削モード | ● | ||||||
| プログラム研削モード | ● | ||||||
| コンタリング研削モード | ● | ||||||
| テーブルドレス装置 (オプション) | |||||||
| シングルロータリードレッサー (砥石成形機能付) | ■ | ||||||
| ツインロータリードレッサー (砥石成形機能付) | ― | ■ | ■ | ■ | ■ | ||
●: 標準装備 ■: オプション ―: 搭載不可
掲載内容は機械の改良等により予告なく変更することがあります
